طراحی سوله در شهرک‌های صنعتی یکی از مهم‌ترین بخش‌های پروژه‌های ساخت‌وساز صنعتی و انبارداری می‌باشد که کیفیت و کارایی آن به‌طور مستقیم به پلان معماری سوله وابسته است. در واقع، پلان معماری سوله نقشه‌ای مهندسی است که جانمایی بخش‌های مختلف سوله، ابعاد دهانه و طول، موقعیت ستون‌ها، ورودی‌ها و مسیرهای تردد را تعیین می‌کند. این پلان باید بر اساس استانداردهای ملی و بین‌المللی و متناسب با نوع کاربری سوله و نیاز پروژه طراحی شود. در این مطلب، ساختار و اصول طراحی پلان معماری سوله را بررسی میکنیم.

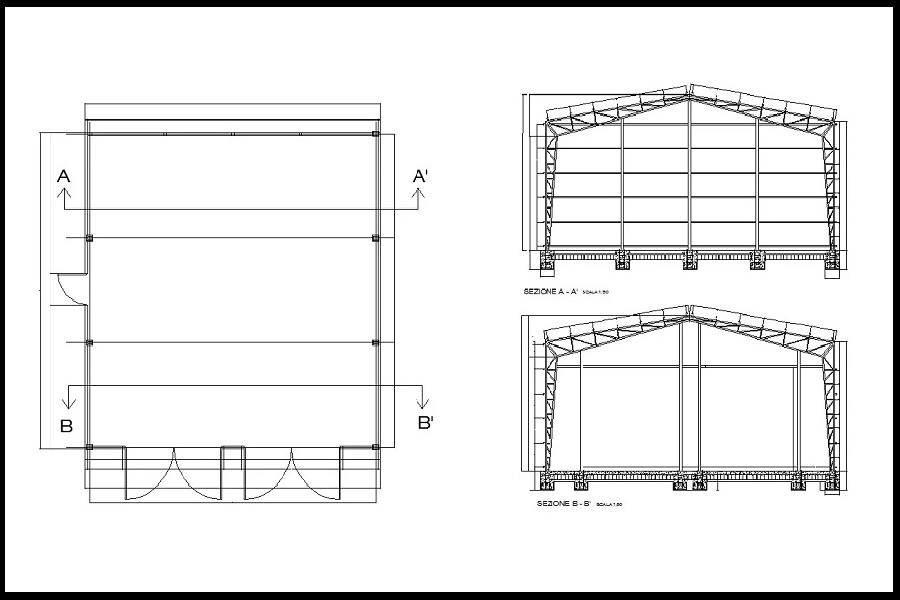

منظور از پلان معماری سوله چیست؟
پلان معماری سوله (Architectural Plan of Industrial Shed) یک نقشه فنی و اجرایی است که در آن نحوه جانمایی بخش‌های مختلف سوله، ابعاد، دهانه‌ها (Span)، فاصله ستون‌ها و دسترسی‌ها مشخص می‌شود. این پلان در واقع شالوده طراحی و اجرای پروژه سوله‌سازی است و در ایجاد آن باید به کاربری سوله، ظرفیت، نوع تجهیزات و شرایط سایت توجه کرد.
علاوه‌بر فضاهای اصلی، در پلان معماری، بخش‌های خدماتی مانند اتاق تاسیسات، دفتر اداری و سرویس‌ها نیز پیش‌بینی می‌شوند. همچنین رعایت استانداردهای ایمنی و مقررات ساختمانی در تهیه این نقشه از اهمیت بالایی برخوردار است. در جدول زیر محتویات یک پلان معماری کامل سوله را مشاهده می‌کنید.
| بخش پلان | توضیحات |
| فضای اصلی سوله | جانمایی دهانه‌ها، طول و عرض کلی، ارتفاع و جرثقیل سقفی |
| ستون‌ها و فونداسیون | محل ستون‌ها و مشخصات پایه‌های باربر |
| مسیرهای تردد | مسیر لیفتراک، کامیون، نفرات و خروج اضطراری |
| ورودی و خروجی | ابعاد، محل و نوع درب‌ها (ساده، رول‌آپ، صنعتی) |
| فضاهای خدماتی | دفتر، استراحتگاه کارگران، سرویس بهداشتی، اتاق برق و تاسیسات |
| محوطه اطراف سوله | جانمایی پارکینگ، بارانداز و محوطه بارگیری |
اصول کلی طراحی پلان معماری سوله
طراحی پلان معماری سوله تابع اصول و ضوابط مشخصی است که رعایت آن‌ها موجب ایمنی، کارایی و بهره‌برداری بهینه از فضا می‌شود. این اصول شامل تحلیل نیازهای پروژه، شرایط سایت، قوانین و مقررات ساختمانی و استانداردهای بین‌المللی هستند. در ابتدا باید کاربری و نیازهای فنی پروژه بررسی شده و بر اساس آن، ابعاد و ساختار سوله تعیین شود. همچنین شرایط زمین، اقلیم منطقه و دسترسی‌های حمل‌ونقل در جانمایی و تعیین ابعاد موثر هستند. در ادامه برخی از اصول و مراحل طراحی پلان معماری سوله را بررسی میکنیم.
بررسی‌های اولیه
در طراحی پلان معماری سوله، ابتدا باید نوع صنعت و کاربری سوله مشخص شود. سوله می‌تواند برای تولید (Production Hall)، انبارداری (Warehouse) یا کشاورزی (Agricultural Shed) طراحی گردد. ظرفیت تولید یا حجم کالای انبارشده و تعداد پرسنل نیز در تعیین ابعاد و جانمایی فضاها موثر است. تجهیزات و ماشین‌آلات مورد استفاده نیز از نظر ابعاد، وزن و نیاز به فضای حرکت باید به‌دقت بررسی شود. مثلا سوله با جرثقیل سقفی نیاز به ارتفاع و دهانه بزرگ‌تر دارد. همچنین امکانات رفاهی پرسنل مانند استراحتگاه و غذاخوری باید متناسب با تعداد کارکنان پیش‌بینی شوند.
یکی از مراحل اساسی دیگر در طراحی پلان معماری سوله، بررسی شرایط سایت پروژه است. برای مثال، توپوگرافی زمین (Topography) و شکل و ابعاد آن در تعیین ابعاد سوله و مسیرهای تردد نقش دارند. در زمین‌های شیب‌دار، جانمایی سوله و محوطه‌سازی باید به‌نحوی انجام شود که بارگذاری و مسیرهای دسترسی دچار مشکل نشوند و عملیات خاک‌برداری و تسطیح زمین بهینه باشد.
قوانین موثر در طراحی پلان معماری سوله
در طراحی پلان معماری سوله، رعایت محدودیت‌های قانونی و ضوابط ساخت شهرک صنعتی ضروری است. این محدودیت‌ها شامل حریم‌های ساخت‌وساز، کاربری زمین و ارتفاع مجاز سوله می‌شود. علاوه بر آن، شرایط اقلیمی (Climatic Conditions) مانند دمای میانگین سالانه، رطوبت نسبی، شدت باد، میزان بارندگی و زاویه تابش آفتاب باید در طراحی در نظر گرفته شوند. برای مثال، در مناطق بادخیز، ابعاد و محل جانمایی درب‌های سوله اهمیت بیشتری پیدا می‌کند. یا در مناطق گرمسیر، نیاز به تهویه و عایق‌کاری سقف و دیوارها افزایش می‌یابد.
از سوی دیگر، در ایران، مقررات ملی ساختمان (Iran National Building Regulations) مهم‌ترین مرجع طراحی سوله است. در این میان، مبحث ۴ (الزامات عمومی ساختمان‌های صنعتی)، مبحث ۱۰ (طراحی و اجرای سازه‌های فولادی)، مبحث ۱۱ (مقاومت در برابر زلزله)، مبحث ۱۳ (تاسیسات برقی)، مبحث ۱۴ (تاسیسات مکانیکی) و مبحث ۱۶ (تاسیسات بهداشتی) به‌طور مستقیم بر طراحی پلان معماری سوله تاثیر دارند. در برخی پروژه‌های خاص، رعایت استانداردهای ایمنی و بهداشت محیط کار مانند OSHA (Occupational Safety and Health Administration) نیز ضروری است.
استانداردهای موثر در طراحی پلان معماری سوله
علاوه‌بر مقررات داخلی، در پروژه‌هایی که تحت نظارت کارفرمایان بین‌المللی قرار دارند، باید استانداردهای جهانی مانند AISC (American Institute of Steel Construction)، Eurocode و IBC (International Building Code) نیز در طراحی پلان معماری سوله لحاظ شوند. این استانداردها ضوابط دقیقی در زمینه بارگذاری، مقاومت سازه‌ای، تهویه، سیستم‌های اطفای حریق و ایمنی خروج اضطراری ارائه می‌کنند. به‌کارگیری این ضوابط باعث ارتقای سطح کیفی و ایمنی سوله و قابلیت بهره‌برداری مطابق با استانداردهای روز دنیا می‌شود.

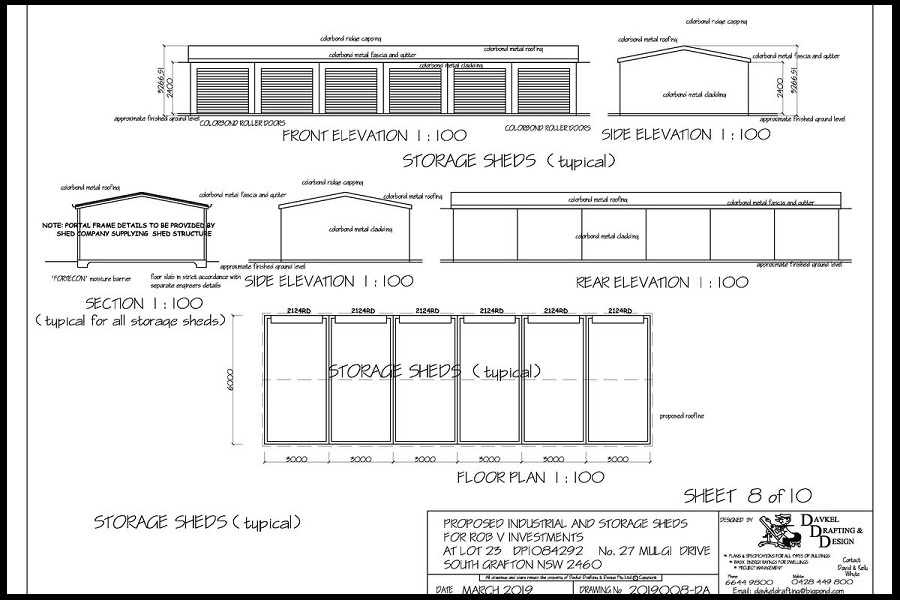

طراحی فضای اصلی سوله در پلان معماری
فضای اصلی سوله (Main Bay) بیشترین سطح را در پلان معماری به خود اختصاص می‌دهد. در این بخش، ابعاد کلی سوله شامل طول، عرض و ارتفاع تعیین می‌شود. دهانه و طول بهینه باید متناسب با کاربری و نیازهای فنی انتخاب گردد. ارتفاع سوله در نصب تجهیزات مانند جرثقیل سقفی، تهویه، سیستم‌های روشنایی و نورگیر تاثیرگذار است. در فضاهای تولیدی که به ماشین‌آلات سنگین نیاز دارند، دهانه و ارتفاع باید افزایش یابد. در مقابل، در انبارهای معمولی می‌توان ابعاد کوچک‌تر و ارتفاع محدودتری در نظر گرفت.
فاکتورهای دیگری که در طراحی فضای اصلی مدنظر قرار دارند شامل این موارد هستند:
- جانمایی ستون‌ها: فاصله بهینه بین ستون‌ها (Column Spacing) معمولا ۶ تا ۱۲ متر است که بستگی به نوع کاربری و وزن سقف دارد
- مسیرهای حرکت: مسیرهای تردد ماشین‌آلات (لیفتراک، کامیون) و نفرات باید با عرض استاندارد طراحی شود
- درب‌های ورودی و خروجی: ابعاد و تعداد درب‌ها بر اساس نوع بار و وسیله نقلیه تعیین می‌شود. درب‌های رول‌آپ (Roll-Up Doors) برای سوله‌های صنعتی و ورودی کامیون مناسب هستند

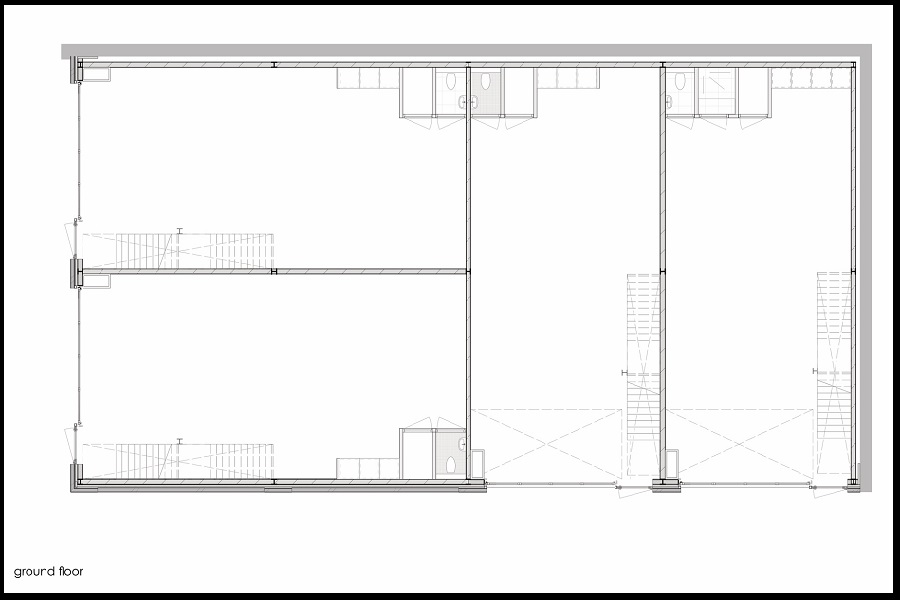

طراحی پلان معماری در بخش فضاهای پشتیبانی و خدماتی
در بسیاری از سوله‌های صنعتی، علاوه‌بر فضای اصلی، بخش‌هایی برای خدمات پشتیبانی و رفاهی در نظر گرفته می‌شود. این فضاها شامل اتاق استراحت کارگران، سرویس بهداشتی و حمام، اتاق تاسیسات، دفتر اداری، بایگانی و در پروژه‌های بزرگ‌تر سالن غذاخوری و آشپزخانه هستند. طراحی اصولی این فضاها به بهبود بهره‌وری و رضایت کارکنان کمک می‌کند.
برخی از نکات مهم در طراحی پلان این فضاها عبارتند از:
- فضای استراحت: باید در محلی آرام و دور از صدای ماشین‌آلات قرار گیرد و نور طبیعی و تهویه مناسب داشته باشد
- سرویس بهداشتی و حمام: تعداد آن‌ها بر اساس تعداد کارکنان و طبق مبحث ۱۶ مقررات ملی ساختمان تعیین می‌شود و باید در مکانی در دسترس باشند
- اتاق تاسیسات: باید به تجهیزات الکتریکی و مکانیکی دسترسی آسان داشته و برای تامین ایمنی، از بخش تولید جدا باشد
- دفتر اداری: در صورت نیاز، در مجاورت ورودی یا در بخشی از سوله به‌صورت نیم‌طبقه قابل جانمایی است
طراحی تاسیسات و فضاهای خاص در پلان معماری سوله صنعتی
در طراحی پلان معماری سوله صنعتی، تعیین و جانمایی تاسیسات و فضاهای تخصصی اهمیت بالایی دارد. از سکوی بارگیری گرفته تا محل استقرار جرثقیل سقفی و سیستم‌های تهویه و اطفاء حریق، هرکدام نیازمند استانداردهای ابعادی و اجرایی ویژه هستند.
در ادامه نکات مهم در طراحی پلان این فضاها را بررسی میکنیم:

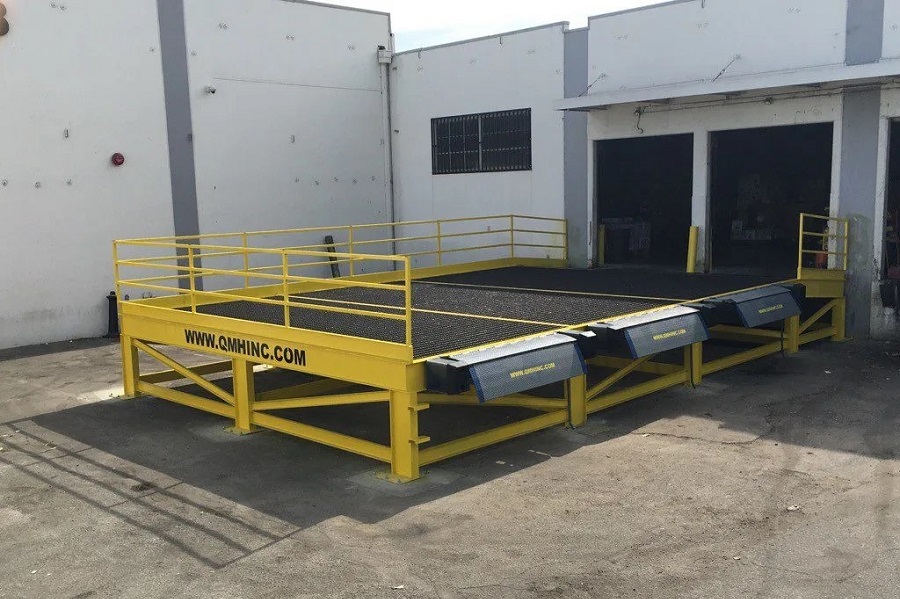

- سکوی بارگیری/تخلیه (Loading/Unloading Dock): ابعاد سکو باید متناسب با ابعاد خودروهای حمل و نقل باشد. ارتفاع سکو نیز با توجه به کف خودروها تنظیم شده و رمپ دسترسی (Access Ramp) با شیب استاندارد، ارتباط سکو و محوطه را برقرار می‌کند
- فضای استقرار جرثقیل سقفی (Overhead Crane Zone): مسیر حرکت جرثقیل باید در کل طول سوله بدون مانع باشد. ارتفاع مفید قلاب (Hook Height) براساس بلندترین قطعه طراحی شده و محل استقرار اپراتور (Operator Cabin) در نقطه‌ای با دید کامل به محدوده کاری جانمایی می‌شود
- پیت‌ها و گودال‌ها (Pits): برای تجهیزات خاص مانند دستگاه CNC بزرگ یا واحدهای تعمیراتی در کف سوله اجرا می‌شوند
- سیستم تهویه مطبوع و گرمایش/سرمایش (HVAC System): محل قرارگیری داکت‌ها (Duct) و فن‌های تخلیه (Exhaust Fan) در نقشه تعیین می‌شود
- سیستم اطفاء حریق (Fire Fighting System): محل نصب کپسول‌های آتش‌نشانی (Fire Extinguishers)، شیرهای هیدرانت (Hydrant Valves) و سیستم اسپرینکلر (Sprinkler System) در نقشه مشخص می‌شود
- سیستم نورپردازی (Lighting System): نور طبیعی از طریق پنجره‌های بلند و نورگیرهای سقفی (Skylights) تامین می‌شود. در کنار آن، نور مصنوعی با چراغ‌های صنعتی (High Bay Lights) در نقاط کلیدی و مسیرهای عملیاتی نصب می‌شود تا روشنایی یکنواخت و ایمن ایجاد شود

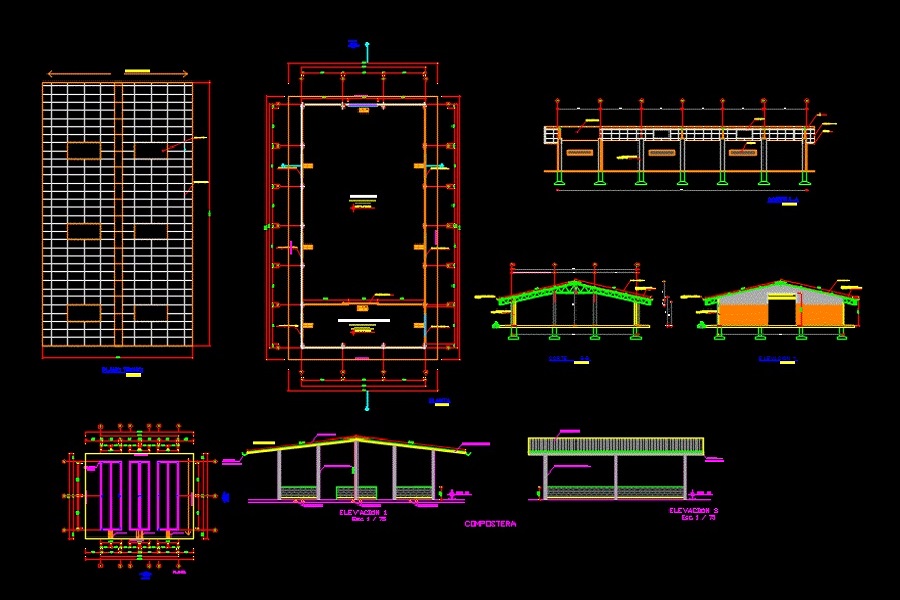

نرم‌افزارهای کاربردی در طراحی پلان معماری سوله
در طراحی پلان معماری سوله، نرم‌افزارهای تخصصی مانند AutoCAD، Revit و Tekla Structures نقش کلیدی دارند. این ابزارها قابلیت ترسیم دقیق پلان، مقاطع و جزئیات را فراهم می‌کنند. علاوه بر آن، امکان مدل‌سازی سه‌بعدی و تحلیل برخورد تجهیزات در فضا را مهیا می‌سازند. از دیگر قابلیت‌های آن‌ها می‌توان به شبیه‌سازی مسیر جریان مواد، بررسی تهویه و جانمایی تجهیزات اشاره کرد.
ملاحظات فنی و اجرایی در طراحی پلان معماری
طراحی پلان معماری سوله باید مبتنی‌بر اصول حداقل جابجایی و حداکثر کارایی باشد. جریان مواد اولیه، خط تولید، محصول نهایی و مسیرهای خروج باید به‌گونه‌ای جانمایی شوند که از تداخل عملکردی جلوگیری شود. مسیرهای حمل و نقل داخلی و خطوط تولید نیز باید بدون تلاقی و در کوتاه‌ترین مسیرها طراحی شوند. همچنین فضاهای پشتیبانی و سرویس‌دهی مانند انبار، آزمایشگاه و اتاق کنترل باید در موقعیت‌های بهینه قرار گیرند.
برخی از ملاحظات فنی و اجرایی دیگر در طراحی پلان معماری سوله عبارتند از:
- ملاحظات ایمنی و بهداشت صنعتی: مسیرهای اضطراری، تهویه مناسب و محل استقرار تجهیزات ایمنی باید در طراحی پلان معماری سوله بر اساس استانداردهای HSE پیش‌بینی شوند
- ملاحظات اقلیمی و زیست‌محیطی: جهت‌گیری سوله، نوع عایق‌ها و جانمایی بازشوها باید متناسب با شرایط اقلیمی و کاهش مصرف انرژی طراحی شوند
- انتخاب مصالح ساختمانی: انتخاب مصالح مقاوم، سبک و دارای گواهی استاندارد، نقش کلیدی در دوام، ایمنی و بهره‌وری حرارتی سوله دارد
- انعطاف‌پذیری و قابلیت توسعه: طراحی پلان سوله باید امکان توسعه در آینده و تغییر کاربری خطوط تولید را بدون تغییرات اساسی فراهم کند
- هماهنگی طراحی معماری سوله با تجهیزات داخلی سوله: ابعاد، مسیرهای حمل و نقاط نصب تجهیزات صنعتی باید از ابتدا در پلان معماری و سازه سوله لحاظ شوند
