فونداسیون (Foundation) به‌عنوان بخش زیرسازه، مهم‌ترین نقش را در انتقال بارهای سازه به زمین و تامین پایداری کلی سوله صنعتی ایفا می‌کند. اجرای فونداسیون سوله به‌دلیل ابعاد بزرگ دهانه‌ها، وزن زیاد سازه و بارهای زنده و مرده خاص، نیازمند رعایت ضوابط ویژه و مطالعات دقیق است. این فرایند از مراحل اولیه خاک‌برداری، تسطیح و آماده‌سازی زمین آغاز شده و با آرماتوربندی، قالب‌بندی و بتن‌ریزی ادامه می‌یابد. در این مطلب، مراحل اجرای فونداسیون سوله صنعتی را به‌صورت گام‌به‌گام بررسی می‌کنیم و اهمیت هر بخش را در تضمین ایمنی و دوام سازه توضیح می‌دهیم.
اهمیت فونداسیون در ساخت سوله صنعتی چیست؟

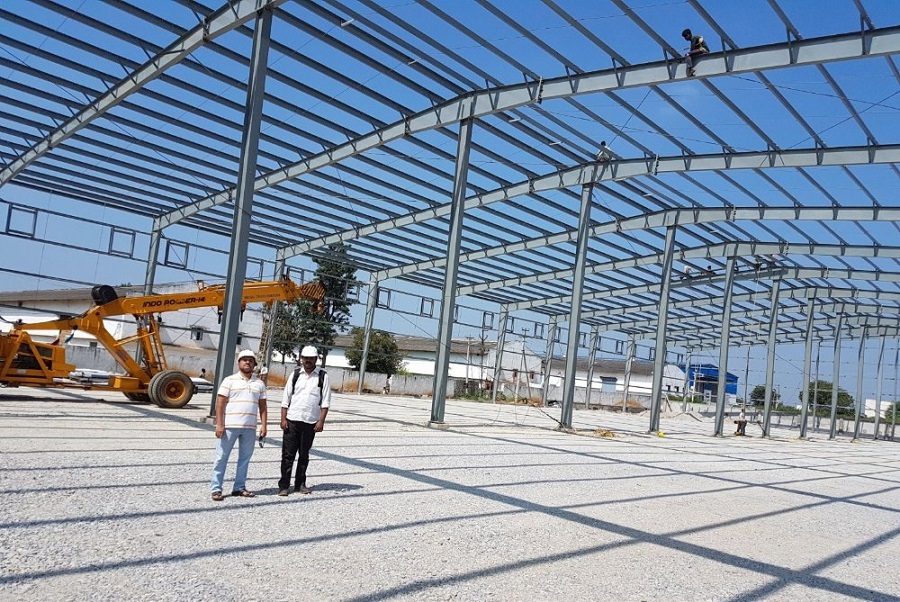

فونداسیون به‌عنوان پایه و اساس هر سوله صنعتی، وظیفه انتقال بارهای ثقلی (Dead Load) و زنده (Live Load) را از ستون‌ها و سازه به زمین زیرین دارد. علاوه‌براین، فونداسیون در برابر نیروهای جانبی مانند زلزله (Earthquake Load) و باد (Wind Load) مقاومت ایجاد می‌کند و از نشست نامتقارن (Differential Settlement) جلوگیری می‌نماید. در سوله‌های صنعتی که معمولا جرثقیل سقفی و تجهیزات سنگین وجود دارند، طراحی و اجرای صحیح فونداسیون اهمیت بیشتری می‌یابد. زیرا بروز هرگونه خطا در این بخش، باعث ترک، نشست و حتی ناپایداری کل سازه می‌شود.
از مزایای کیفیت بالا در اجرای فونداسیون سوله صنعتی می‌توان به موارد زیر اشاره کرد:
- پایداری کلی سازه
- طول عمر بالای سوله
- جلوگیری از نشست ناهمگون
- ایمنی کارکنان و تجهیزات
- حفظ تراز و گونیایی سوله
- جلوگیری از ترک‌خوردگی دیوارها و کف
- کارایی و عملکرد ماشین‌آلات صنعتی
- کاهش ریسک حوادث
- پشتیبانی از تجهیزات سنگین
پیش‌نیازهای اجرای فونداسیون سوله
در هرگونه اقدام مرتبط با ساخت شهرک صنعتی، از جمله برای ساخت سوله، اجرای فونداسیون، مرحله‌ای کلیدی است. پیش از هر اقدامی برای اجرای فونداسیون سوله، مطالعات مکان‌یابی (Site Selection) باید با دقت انجام شود. انتخاب محل مناسب بر اساس دسترسی به مسیرهای حمل‌ونقل، نزدیکی به زیرساخت‌های تامین آب، برق و گاز و بررسی شیب زمین ضروری است. زمین با شیب زیاد یا خاک نامناسب می‌تواند هزینه اجرای فونداسیون را افزایش دهد. همچنین، شناسایی محدودیت‌های قانونی، استعلام مجوزهای ساخت و بررسی شعاع حریم تاسیسات شهری از مراحل این بخش است. بی‌توجهی به این موارد، در آینده مشکلات حقوقی و فنی متعددی به‌دنبال خواهد داشت.

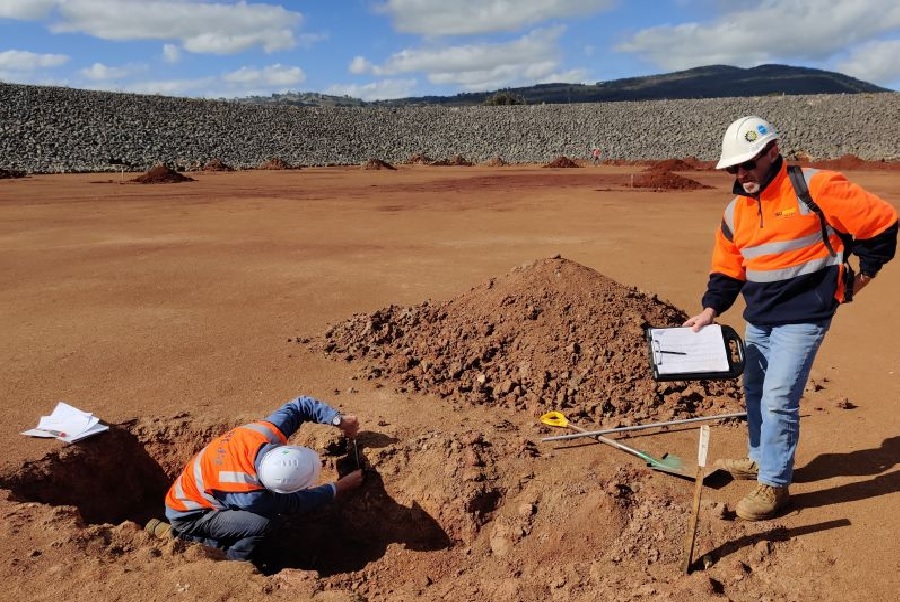

پس از مکان‌یابی، آزمایشات ژئوتکنیک (Geotechnical Investigation) برای ارزیابی وضعیت خاک و زمین محل سوله اجرا انجام می‌شود. این آزمایش‌ها به تعیین نوع خاک، ظرفیت باربری مجاز (Allowable Bearing Capacity)، سطح آب زیرزمینی (Groundwater Level) و میزان نشست احتمالی کمک می‌کنند. نتایج این بررسی‌ها، مبنای انتخاب نوع و ابعاد فونداسیون قرار می‌گیرند. بدون انجام تست ژئوتکنیک، امکان بروز نشست‌های ناخواسته یا شکست در فونداسیون وجود دارد که ایمنی سوله را به‌خطر می‌اندازد.
انواع آزمایش ژئوتکنیک برای اجرای فونداسیون سوله در شهرک‌های صنعتی عبارتند از:
- آزمایش نفوذ استاندارد (SPT): اندازه‌گیری مقاومت خاک در برابر نفوذ تحت ضربات استاندارد
- آزمایش برش مستقیم (Direct Shear Test): تعیین مقاومت برشی خاک در شرایط مختلف
- آزمایش سه‌محوره (Triaxial Test): بررسی رفتار خاک تحت تنش‌های سه‌جهته
- آزمایش تحکیم (Consolidation Test): سنجش میزان و سرعت نشست خاک در طول زمان
- آزمایش چگالی در محل (Field Density Test): ارزیابی تراکم خاک در لایه‌های مختلف محل اجرا
طراحی فونداسیون سوله

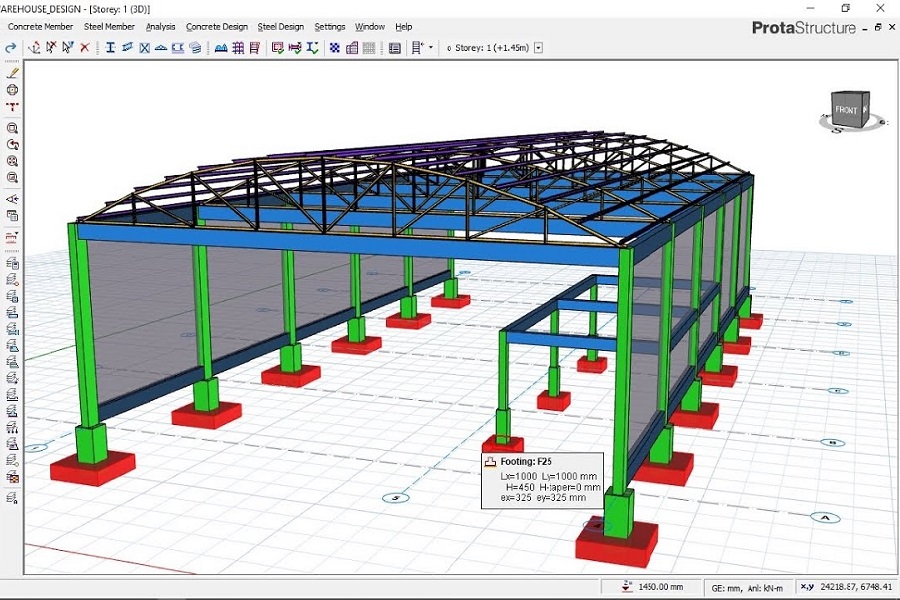

طراحی فونداسیون سوله صنعتی با هدف انتقال ایمن بارهای وارده به زمین، از اهمیت بالایی برخوردار است. در این مرحله، با توجه به نتایج ژئوتکنیک، نوع فونداسیون شامل منفرد (Isolated Footing)، نواری (Strip Footing)، گسترده (Raft Foundation) یا شمعی (Pile Foundation) انتخاب می‌شود. معیارهای انتخاب شامل ظرفیت باربری خاک، میزان بارهای اعمالی، ارتفاع ستون‌ها و وجود نیروهای جانبی هستند.
پس از تعیین نوع فونداسیون، محاسبه دقیق بارهای وارده انجام می‌شود. این بارها شامل بار مرده (Dead Load)، بار زنده (Live Load)، بار برف (Snow Load)، بار باد (Wind Load)، زلزله (Seismic Load) و بارهای جرثقیل سقفی است. سپس ابعاد، عمق و میزان آرماتور (Rebar) بر اساس این محاسبات تعیین می‌شود. مهندسین سازه، نقشه‌های اجرایی (Construction Drawings) را با جزئیات کامل شامل ابعاد فونداسیون، نحوه آرماتورگذاری، نوع بتن و موقعیت دقیق ستون‌ها ترسیم می‌کنند که مبنای اجرای پروژه قرار می‌گیرد. در جدول زیر عناصر موجود در نقشه‌های اجرایی را مشاهده می‌کنید.
| عنوان عنصر | توضیحات |
| پلان فونداسیون | نمایش ابعاد و جانمایی پی‌ها |
| جزئیات آرماتوربندی (Rebar Details) | نحوه قرارگیری، نوع و قطر میلگردها |
| جزئیات صفحه ستون (Base Plate Details) | ابعاد صفحه، نوع و تعداد بولت‌ها |
| مقاطع طولی و عرضی | نمایش عمق و ضخامت پی در مقاطع مختلف |
| موقعیت ستون‌ها و فاصله آن‌ها | محل نصب ستون‌های فلزی در پلان |
| نوع و رده بتن (Concrete Grade) | تعیین عیار بتن و الزامات اجرایی |
مراحل اجرای فونداسیون سوله
در نخستین گام از اجرای فونداسیون سوله صنعتی، پاکسازی محل پروژه از هرگونه پوشش گیاهی، نخاله ساختمانی و موانع فیزیکی انجام می‌شود. پس از آن، زمین پروژه به‌دقت تراز و یکنواخت می‌گردد و با استفاده از تجهیزات نقشه‌برداری، کدهای ارتفاعی (Elevation Codes) تعیین می‌شوند. این کدها مبنای عملیات خاک‌برداری (Excavation) و گودبرداری (Trenching) قرار می‌گیرند. اجرای صحیح این مراحل از اهمیت بالایی برخوردار است؛ زیرا بستر مناسب برای استقرار فونداسیون و انتقال بارهای سوله به زمین فراهم می‌آورد و در کنترل نشست‌های احتمالی نقش کلیدی ایفا می‌کند. در ادامه مراحل دیگر اجرای فونداسیون سوله صنعتی را بررسی می‌کنیم.
آغاز اجرای فونداسیون سوله با اجرای بتن مگر
پس از اتمام گودبرداری، لایه‌ای از بتن مگر (Lean Concrete) به ضخامت ۵ تا ۱۰ سانتیمتر در کف گود اجرا می‌شود. این بتن معمولا دارای عیار کم سیمان (۱۰۰ تا ۱۵۰ کیلوگرم در متر مکعب) است و نقش یک لایه محافظ و هموارکننده بین خاک بستر و آرماتورهای فونداسیون را دارد. بتن مگر مانع جذب آب ملات بتن اصلی توسط خاک و آلودگی بتن به خاک می‌شود. همچنین تراز مناسب در بستر اجرای فونداسیون را تضمین کرده و نصب صحیح آرماتور و بولت‌ها را تسهیل می‌کند.
قالب‌بندی برای اجرای فونداسیون سوله صنعتی
در این مرحله، قالب‌بندی (Formwork) فونداسیون با استفاده از قالب‌های فلزی یا چوبی اجرا می‌شود. قالب‌بندی باید دارای استحکام، ابعاد دقیق و مقاومت در برابر فشار بتن باشد. علاوه‌بر کنترل شکل و ابعاد فونداسیون، قالب‌ها مسیر عبور لوله‌ها و محل نصب بولت‌ها را مشخص می‌کنند. قالب‌ها به‌گونه‌ای مهار می‌شوند که در برابر وزن بتن و لرزش‌های ناشی از بتن‌ریزی تغییر شکل ندهند. همچنین، محل‌های عبور تجهیزات، تاسیسات و فاصله مناسب برای بتن‌ریزی و تراکم مکانیکی در این مرحله پیش‌بینی می‌شوند.
آرماتوربندی فونداسیون
در این بخش، آرماتوربندی (Reinforcement) فونداسیون مطابق نقشه‌های سازه انجام می‌شود. آرماتورها باید بر اساس استانداردها خم‌کاری و در محل خود نصب شوند. از جمله نکات و اقدامات مهم در مرحله آرماتوربندی فونداسیون سوله می‌توان به موارد زیر اشاره کرد:
- اجرای شبکه آرماتور تحتانی و فوقانی طبق نقشه
- استفاده از میلگردهای انتظار برای ستون‌ها و بادبندها
- نصب اسپیسر (Spacer) برای ایجاد کاور بتنی مناسب
- مهاربندی و بستن آرماتورها با سیم آرماتوربندی
- پیش‌بینی محل بولت‌ها و نصب الگوهای بولت‌گذاری
اجرای فونداسیون سوله با بولت‌گذاری
بولت‌گذاری (Anchor Bolts) یکی از حساس‌ترین بخش‌های اجرای فونداسیون سوله صنعتی است. در این مرحله، بولت‌ها طبق نقشه در موقعیت دقیق خود نصب و در قالب مهار می‌شوند. این بولت‌ها وظیفه انتقال بارهای قائم و جانبی ستون‌ها به فونداسیون را دارند. استفاده از شابلون (Template) یا صفحه مهار برای تنظیم تراز و فاصله بولت‌ها الزامی است. کنترل شاقول بودن و عمق قرارگیری بولت‌ها نیز اهمیت دارد؛ چراکه انحراف جزئی در این بخش، فرآیند نصب اسکلت فلزی را دچار مشکل می‌کند.
بتن‌ریزی فونداسیون سوله

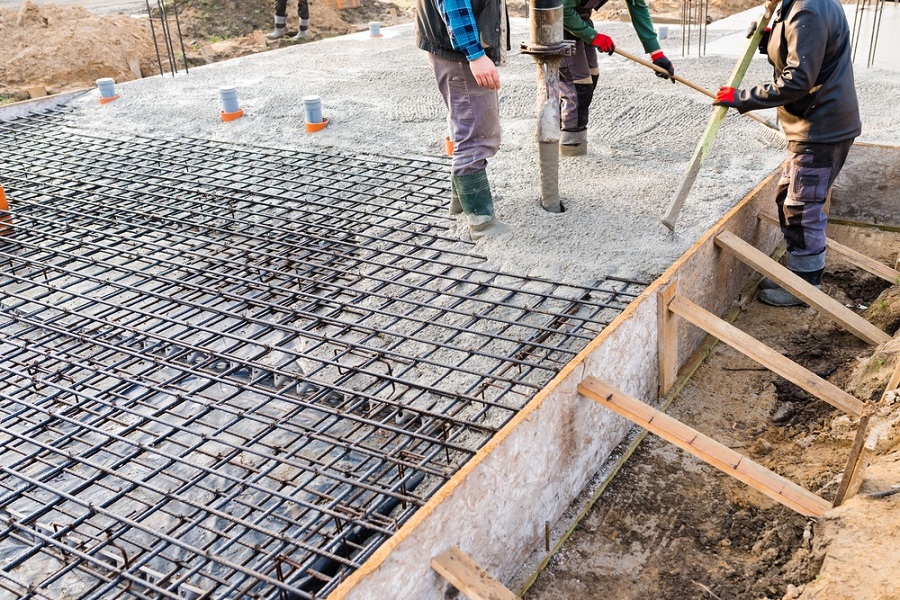

پس از اطمینان کامل از صحت قالب‌بندی و آرماتوربندی (مطابق با نقشه‌های اجرایی و استانداردها)، مرحله بتن‌ریزی (Concrete Pouring) فونداسیون سوله آغاز می‌شود. این مرحله به‌دلیل تاثیر مستقیم بر مقاومت و دوام کلی سازه، از اهمیت ویژه‌ای برخوردار است و باید با دقت و نظارت کامل انجام گیرد.
برای فونداسیون سوله، بتن باید از نوع C30 یا بالاتر باشد. این رده بتن به‌معنای مقاومت مشخصه فشاری ۲۸ روزه ۳۰ مگاپاسکال است که تقریبا معادل ۳۰۰ کیلوگرم بر سانتیمتر مربع و در برخی موارد تا ۴۰۰ کیلوگرم بر متر مکعب سیمان مصرفی می‌باشد. انتخاب بتن با این مقاومت، پایداری و تحمل بارهای وارده بر فونداسیون را تضمین می‌کند.
یکی از نکات کلیدی دیگر در بتن‌ریزی فونداسیون سوله، انجام عملیات به‌صورت یکپارچه و در کمترین زمان ممکن است. این اقدام حیاتی برای جلوگیری از ایجاد درز سرد (Cold Joint) است. درز سرد زمانی رخ می‌دهد که بتن قبلی شروع به گیرش کرده و بتن جدید روی آن ریخته می‌شود، بدون اینکه اتصال کامل و یکپارچه‌ای بین دو لایه ایجاد شود. این عدم یکپارچگی، نقطه ضعفی در سازه ایجاد می‌کند که می‌تواند مقاومت آن را به شدت کاهش دهد. بنابراین، برنامه‌ریزی دقیق برای تامین حجم کافی بتن و سرعت اجرای بالا ضروری است.
باز کردن قالب‌ها
پس از گذشت زمان لازم برای گیرش اولیه بتن، قالب‌ها به‌آرامی باز می‌شوند. این مدت‌زمان معمولا ۲۴ تا ۴۸ ساعت پس از بتن‌ریزی است؛ اما در شرایط خاص و دمای پایین ممکن است افزایش یابد. در هنگام باز کردن قالب‌ها باید از آسیب به سطوح بتنی و بولت‌ها جلوگیری شود. در صورت مشاهده شکستگی یا کرمو شدن (Honeycombing)، عملیات ترمیمی مطابق استانداردهای آیین‌نامه‌ای اجرا می‌شود. کنترل تراز و ابعاد فونداسیون بعد از قالب‌برداری، پیش‌نیاز نصب اسکلت فلزی سوله به‌شمار می‌آید.
اجرای فونداسیون سوله صنعتی با خدمات گروه معماری معتمد
گروه معماری معتمد و همکاران با سابقه‌ای درخشان در طراحی و اجرای فونداسیون سوله صنعتی، کلیه مراحل از مطالعات ژئوتکنیک تا بتن‌ریزی و تحویل نهایی را مطابق آیین‌نامه‌های روز و استانداردهای بین‌المللی انجام می‌دهد. ما در این مجموعه با بهره‌گیری از مهندسان متخصص، تجهیزات پیشرفته و مصالح استاندارد، فونداسیونی ایمن، اقتصادی و متناسب با شرایط پروژه را اجرا می‌کنیم. همچنین، در شرایط خاص مانند سوله‌های جرثقیل‌دار، سردخانه‌ای و خاک‌های مساله‌دار، خدمات مشاوره تخصصی و اجرای ویژه ارائه می‌شود.
سوالات متداول
چرا اجرای فونداسیون سوله اهمیت ویژه دارد؟
فونداسیون سوله نقش انتقال بارها به زمین را دارد و کیفیت آن بر دوام، ایمنی و عملکرد سازه موثر است.
چه نوع فونداسیون‌هایی در سوله صنعتی اجرا می‌شوند؟
انواع فونداسیون منفرد، نواری، گسترده و شمعی براساس شرایط خاک و بارهای وارده انتخاب می‌شوند.
منظور از بولت‌گذاری در اجرای فونداسیون سوله چیست؟
نصب بولت‌های مهاری جهت تثبیت ستون‌ها و انتقال بار اسکلت فلزی به فونداسیون است.
