فولاد، اسکلت تمدن مدرن ماست. از آسمانخراشهایی که افق شهرها را میسازند تا خودرویی که با آن سفر میکنیم، ردپای این فلز استراتژیک همه جا دیده میشود. اما خلق این استحکام از دل سنگ آهن یا قراضههای فلزی، یک فرآیند عظیم، پرحرارت و فوقالعاده سنگین است. یک طراحی کارخانه فولاد استاندارد، فقط چیدن کورهها و ماشینآلات در کنار هم نیست؛ بلکه به معنای خلق یک اکوسیستم صنعتی ایمن و کارآمد است که در آن، جریان مواد و انرژی به بهینهترین شکل ممکن مدیریت میشود. این برنامهریزی دقیق، زیربنای موفقیت در این صنعت مادر است.
چرا طراحی کارخانه فولاد بهصورت بهینه، یک ضرورت است؟

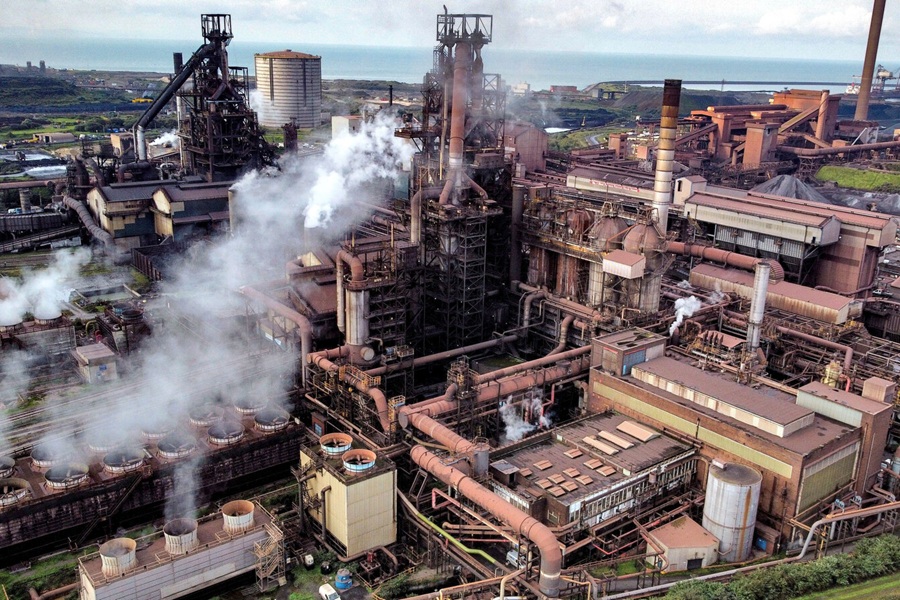

یک مجتمع فولادسازی بیشتر شبیه یک شهر صنعتی کوچک است تا یک واحد تولیدی معمولی. هماهنگی بین بخشهای مختلف و مدیریت ریسکهای ذاتی این صنعت، از همان گام اول یعنی در فاز ایده پردازی اولیه شکل میگیرد.
مدیریت لجستیک مواد اولیه و محصول (جریان مواد)
یک مجموعه فولادسازی روزانه هزاران تن مواد اولیه مانند قراضه یا آهن اسفنجی را دریافت و صدها تن محصول نهایی را ارسال میکند. در داخل مجموعه نیز پاتیلهای چند ده تنی مذاب و شمشهای داغ دائما در حال جابجایی هستند. یک پلان غیربهینه که مسیرهای طولانی و پرتقاطعی داشته باشد، به معنای اتلاف وقت، افزایش مصرف سوخت ماشینآلات و بالا رفتن ریسک حوادث است. معماری هوشمندانه، جریان مواد را مانند یک رودخانه روان و یکطرفه هدایت میکند و بهرهوری را به حداکثر میرساند.
ایمنی، ستون اصلی یک مجموعه فولادسازی
کار با فلز مذاب در دمای بیش از ۱۶۰۰ درجه سانتیگراد، جابجایی قطعات فوق سنگین با جرثقیل و وجود گرد و غبار فلزی، این صنعت را به یکی از پرمخاطرهترین حوزهها تبدیل کرده است. تفکیک مسیرهای تردد پرسنل از مسیر حرکت پاتیلها و لیفتراکها، ایجاد خروجیهای اضطراری کافی، پیشبینی سیستمهای اطفاء حریق متناسب با حریق فلزات و تهویه قدرتمند، همگی از اصول اولیهای هستند که باید در نقشه اولیه مجموعه دیده شوند تا جان انسانها و سرمایه، حفظ شود.
سالنهای اصلی در طراحی کارخانه فولاد
مقیاس و ویژگیهای سازهای در یک واحد تولیدی فولاد با هیچ صنعت دیگری قابل مقایسه نیست. هر سالن برای انجام یک وظیفه خاص، نیازمند معماری و سازهای منحصربهفرد است. به همین خاطر در ادامه با هر یک از این سالنها و کاربردشان آشنا میشویم.
انبار قراضه و مواد اولیه (Scrap Yard)
این بخش نقطه شروع فرآیند در واحدهای ذوب قراضه است و معمولا یک محوطه بسیار وسیع روباز یا مسقف است. کف این محوطه باید به شدت تقویت شود تا بتواند فشار هزاران تن قراضه انباشته شده و حرکت ماشینآلات سنگین را تحمل کند. فونداسیونهای جرثقیلهای دروازهای یا بازویی غولپیکر که وظیفه جابجایی قراضه را بر عهده دارند، از پیچیدهترین بخشهای عمرانی این قسمت است.
سالن ذوب و ریختهگری (Melt Shop & Casting)
این سالن، قلب آتشین و پر سروصدای مجتمع است. سازه این بخش باید برای تحمل بارهای بسیار سنگین، به ویژه بارهای دینامیکی جرثقیلهای سقفی که پاتیلهای مذاب را جابجا میکنند، برنامهریزی شود. سقفها در این سالنها به شکلی باورنکردنی بلند هستند تا هم فضا برای حرکت جرثقیل فراهم باشد و هم به تهویه و خروج حجم عظیم دود و حرارت کمک کند. ویژگیهای کلیدی این سالن عبارتند از:
- سقفهای بلند با ارتفاع بیش از ۳۰ متر
- استفاده از سازههای فولادی فوق سنگین
- فونداسیونهای عمیق و ویژه برای کوره قوس الکتریکی (EAF)
- سیستمهای تهویه سقفی و مکندههای عظیم دود (Fume Treatment Plant)
- کانالهای تاسیساتی برای عبور آب خنککننده و کابلهای برق
سالن نورد (Rolling Mill)

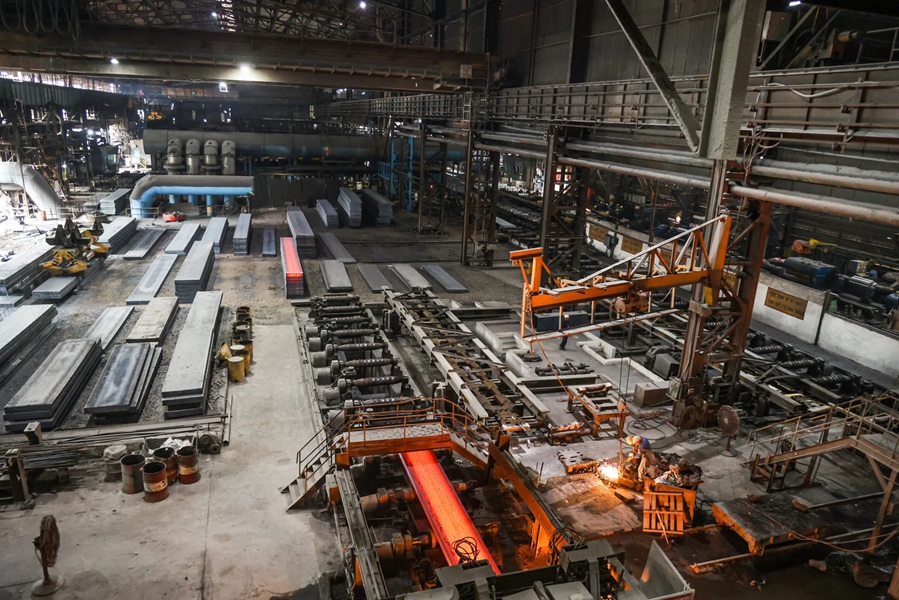

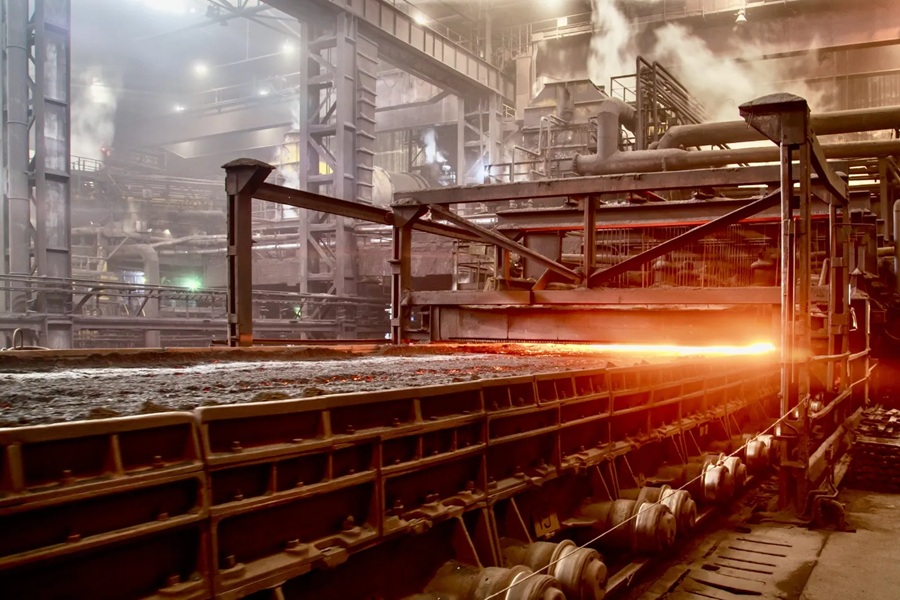

پس از آنکه فولاد مذاب به شمش (Billet) تبدیل شد، برای شکلدهی نهایی به سالن نورد منتقل میشود. مشخصه اصلی این سالن، طول بسیار زیاد و پلان خطی آن است. شمشهای گداخته از یک سو وارد و پس از عبور از میان غلتکهای متعدد (استندها)، به شکل محصول نهایی (مانند میلگرد یا ورق) از سوی دیگر خارج میشوند. فونداسیون این سالن باید کاملا یکپارچه و تراز باشد تا ماشینآلات نورد با دقت میلیمتری در جای خود قرار گیرند.
زیرساختهای حیاتی در طراحی کارخانه فولاد
یک مجتمع فولادسازی بدون زیرساختهای قدرتمند آب، برق و حمل و نقل، تنها تودهای از آهن و بتن است. در فرآیند طراحی کارخانه، بخش بزرگی از توجه باید به این شریانهای حیاتی معطوف شود. در ادامه با این زیرساختها آشنا میشویم.
پستهای برق و تاسیسات الکتریکی
کورههای قوس الکتریکی (EAF) برای ذوب قراضه، انرژی الکتریکی خارقالعادهای مصرف میکنند که با مصرف یک شهر کوچک برابری میکند. به همین دلیل، هر واحد فولادسازی نیازمند یک یا چند پست برق فشار قوی اختصاصی است که مستقیما به شبکه سراسری متصل میشود. جانمایی این پستها و مسیر کابلکشیهای غولپیکر به سمت سالن ذوب، یکی از چالشهای اصلی در این حوزه است.
سیستمهای تصفیه و گردش آب (Water Treatment)
آب، نقش خنککننده و حیاتبخش را در این صنعت آتشین دارد. از خنک کردن بدنه کورهها گرفته تا خنککاری شمشهای داغ در خط ریختهگری، همگی به حجم عظیمی از آب نیاز دارند. برای جلوگیری از هدررفت این منبع گرانبها، از سیستمهای گردش آب مداربسته استفاده میشود. اجزای این سیستم عبارتند از:
- برجهای خنککننده (Cooling Towers) برای کاهش دمای آب برگشتی
- استخرهای تهنشینی برای جداسازی ذرات اکسید آهن
- سیستمهای فیلتراسیون پیشرفته
- پمپخانههای قدرتمند برای به گردش درآوردن آب در سراسر مجتمع
جرثقیلهای سقفی و سیستمهای جابجایی مواد

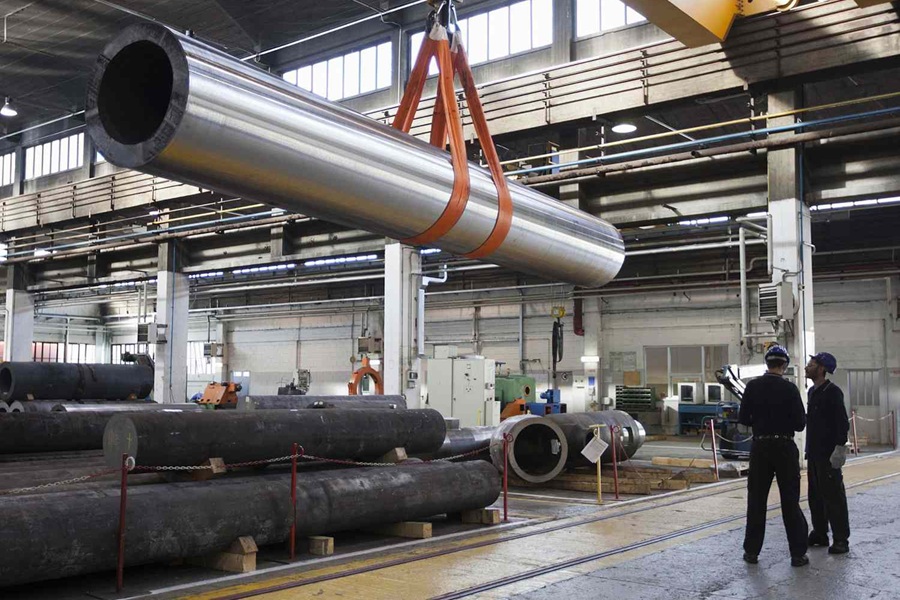

جابجایی در یک مجموعه فولادسازی تقریبا به طور انحصاری توسط جرثقیلهای سقفی انجام میشود. از شارژ قراضه در کوره تا حمل پاتیل مذاب و جابجایی محصول نهایی، همگی بر دوش این ماشینهای قدرتمند است. تیرهای حمال این جرثقیلها بر روی ستونهای اصلی سازه حرکت میکنند، بنابراین سازه باید از ابتدا برای تحمل این بارهای سنگین و متحرک برنامهریزی شود.
مهار غبار و آلایندهها: الزامات زیستمحیطی و استانداردها
فرآیند ذوب فلزات، ذاتا با تولید دود و غبار همراه است. قوانین سختگیرانه زیستمحیطی، واحدهای فولادسازی را ملزم به استفاده از پیشرفتهترین سیستمهای کنترل آلودگی میکند. بخش اصلی این سیستمها، سامانههای غبارگیر یا بگهوس (Baghouse) هستند که دود و غبار ناشی از کوره را قبل از رسیدن به اتمسفر، تصفیه میکنند. ساخت کارخانه بدون در نظر گرفتن این الزامات، عملا غیرممکن است.
| بخش مجموعه | آلاینده اصلی | سیستم کنترلی پیشنهادی |
| سالن ذوب (کوره قوس) | گرد و غبار فلزی (EAF Dust)، گازهای احتراق | سیستم غبارگیر بگهوس، کانالهای مکش مستقیم و سقفی |
| خط ریختهگری مداوم | بخار آب، ذرات اکسید آهن | سیستم تهویه عمومی، تصفیه آب مدار بسته |
| واحد نورد گرم | پوسته اکسیدی (Scale)، بخار آب | حوضچههای تهنشینی پوسته، تهویه عمومی سالن |
تخصص و تعهد در طراحی کارخانه فولاد با گروه معتمد
طراحی کارخانه فولاد پروژهای چندوجهی است که نیازمند تلفیق تخصصهای عمران، سازه، مکانیک، برق و محیط زیست در مقیاسی بسیار بزرگ است. هر اشتباه در این مسیر میتواند به هزینههای هنگفت و چالشهای جبرانناپذیر در دوره بهرهبرداری منجر شود. سپردن این وظیفه مهم به تیمی که این مسیر را بارها پیموده، تضمینکننده موفقیت پروژه شماست. گروه معماری معتمد، با تجربه و دانش فنی لازم، آماده است تا شما را در این مسیر پیچیده و استراتژیک همراهی کند. برای تبدیل چشمانداز خود به یک واقعیت صنعتی مستحکم، با ما تماس بگیرید.
سوالات متداول
تفاوت اصلی روش کوره بلند و کوره قوس الکتریکی چیست؟
روش کوره بلند از سنگ آهن به عنوان ماده اولیه استفاده میکند و مقیاس بسیار بزرگتری دارد، در حالی که کوره قوس الکتریکی عمدتا از قراضه آهن یا آهن اسفنجی استفاده میکند.
چه مقدار زمین برای احداث یک مجتمع فولادسازی لازم است؟
بسته به ظرفیت، این مقدار میتواند از چند ده هکتار برای واحدهای کوچک نورد تا چند صد هکتار برای مجتمعهای بزرگ و یکپارچه متغیر باشد.
اصلیترین خطر ایمنی در یک واحد تولیدی فولاد چیست؟
خطر پاشش مذاب از پاتیلها و کورهها به دلیل دمای بسیار بالا و انرژی انفجاری آن در تماس با آب، یکی از جدیترین خطرات ایمنی است.
