قیر، این طلای سیاه که شریانهای حملونقل کشور را میسازد و خانهها را در برابر نفوذ رطوبت مقاوم میکند، محصولی استراتژیک است. اما تولید آن یک فرآیند صنعتی ساده نیست. کار با دماهای بسیار بالا و مواد قابل اشتعال، این صنعت را به یکی از حوزههای پرخطر تبدیل کرده است. به همین دلیل، یک طراحی کارخانه قیر استاندارد، تنها به معنای چیدمان مخازن و لولهها نیست؛ بلکه به معنای مهندسی ایمنی، حفاظت از محیط زیست و بهینهسازی فرآیندها برای رسیدن به سودآوری پایدار است. آینده یک واحد تولیدی موفق با یک طراحی کارخانه قیر هوشمندانه آغاز میشود.
الزامات ایمنی و زیستمحیطی در طراحی کارخانه قیر
در این صنعت، ایمنی و محیط زیست دو روی یک سکه هستند. هرگونه سهلانگاری در این زمینهها میتواند به حوادث فاجعهبار و جریمههای سنگین منجر شود. بنابراین، یک پلان معماری موفق، پلانی است که این ریسکها را از همان ابتدا شناسایی و مدیریت کند.
مدیریت ریسک حریق و انفجار
قیر در دمای بالا به شدت قابل اشتعال است و بخارات آن میتواند ترکیبی انفجاری با هوا ایجاد کند. به همین دلیل، فاصلهگذاری ایمن بین مخازن ذخیرهسازی، واحد فرآوری و بخش اداری یک اصل خدشهناپذیر است. معماری استاندارد باید فضای کافی برای دسترسی خودروهای آتشنشانی را فراهم کند و محل قرارگیری تجهیزات اطفاء حریق باید کاملا استراتژیک باشد. مخازن ذخیره باید دارای سیستمهای خنککننده (Cooling Ring) و تجهیزات کنترل فشار باشند تا ریسک وقوع حادثه به حداقل ممکن برسد.
کنترل آلایندههای زیستمحیطی و حفاظت از محیط
فرآیند تولید قیر، به ویژه در برج هوادهی، منجر به تولید گازها و بخارات آلی فرار (VOCs) میشود که برای سلامت انسان و محیط زیست مضر هستند. یک مجتمع مدرن باید به سیستمهای کنترل آلودگی مجهز باشد تا این گازها را قبل از رهاسازی در اتمسفر، جمعآوری و تصفیه کند. راهکارهای کلیدی در این زمینه عبارتند از:
- نصب سیستم کوره یا زبالهسوز (Afterburner) برای سوزاندن گازهای خروجی از برج هوادهی
- استفاده از سیستمهای تصفیه پساب صنعتی برای جداسازی روغن و قیر از آب
- ایجاد فضای سبز کافی در محوطه برای کمک به تلطیف هوا
- طراحی سیستم زهکشی مناسب برای جلوگیری از نفوذ آلودگی به خاک
جانمایی هوشمندانه فضاها در طراحی کارخانه قیر
جریان منطقی و ایمن مواد و محصولات در یک واحد تولیدی قیر، اساس بهرهوری و کاهش خطرات عملیاتی است. چیدمان فضاها باید به گونهای باشد که مسیر حرکت مواد اولیه تا محصول نهایی کوتاه و بدون تداخل با سایر فعالیتها باشد.
محوطه مخازن (Tank Farm)
مخازن ذخیره خوراک (وکیوم باتوم) و قیر نهایی، بزرگترین بخش یک مجموعه را تشکیل میدهند. این مخازن باید بر روی فونداسیونهای مستحکم قرار گیرند و برای جلوگیری از نشت مواد به محیط، هر مخزن یا گروهی از مخازن باید توسط یک دیوار حائل بتنی (Bund Wall) محصور شود. حجم این حوضچه باید حداقل ۱۱۰ درصد ظرفیت بزرگترین مخزن داخل آن باشد. همچنین، سیستمهای گرمایش داخلی (کویلهای روغن داغ یا بخار) برای جلوگیری از سفت شدن قیر در هوای سرد، یک جزء جداییناپذیر از این مخازن هستند.

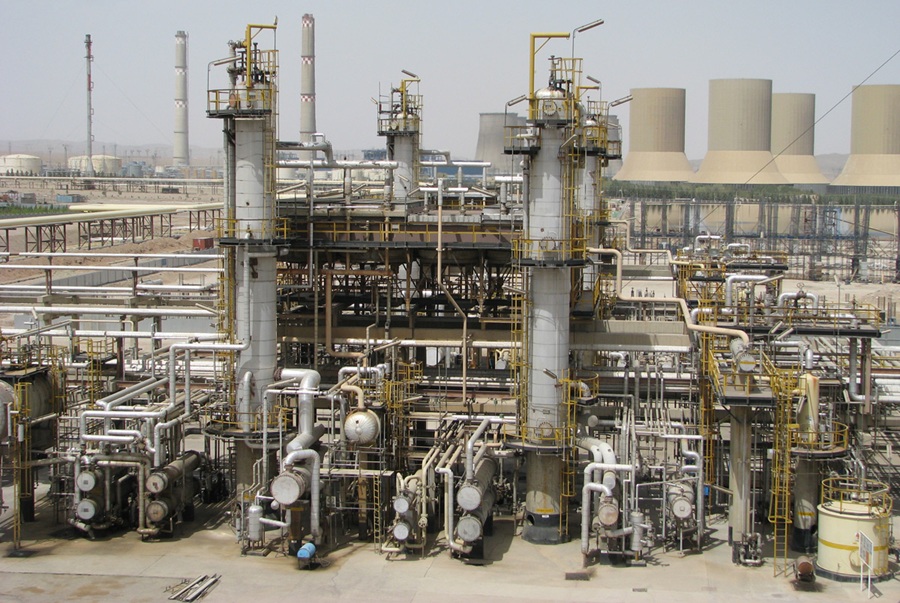

واحد فرآوری و برج هوادهی
این بخش، مرکز عملیات و پرریسکترین نقطه مجموعه است. فضای اطراف برج هوادهی، پمپها و مبدلهای حرارتی باید باز باشد تا تهویه به خوبی صورت گیرد و در صورت بروز نشتی، گازهای قابل اشتعال در محیط جمع نشوند. دسترسی آسان به تمام تجهیزات برای انجام بازرسیهای دورهای و تعمیرات ضروری است. در فرآیند طراحی کارخانه، جانمایی این واحد نسبت به جهت وزش باد غالب منطقه نیز اهمیت دارد تا بخارات احتمالی به سمت بخشهای اداری یا مسکونی هدایت نشوند.
بخش بارگیری و بستهبندی

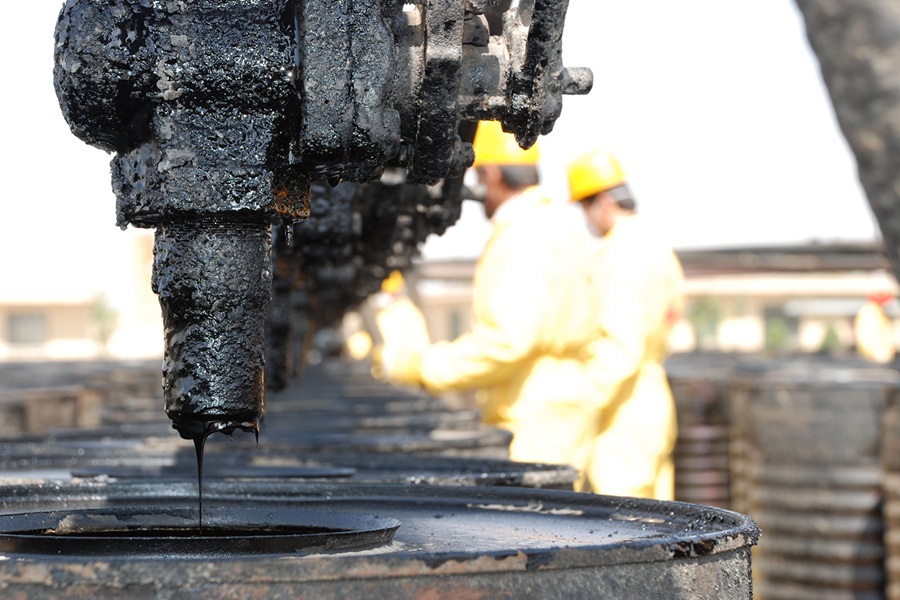

سکوی بارگیری تانکرها و خطوط پرکردن بشکه یا جامبوبگ، آخرین مرحله تولید است. این بخش باید دارای سیستمهای تهویه موضعی قوی برای جمعآوری بخارات در نقطه بارگیری باشد. استفاده از بازوهای بارگیری مجهز به سیستم قطع اضطراری (Emergency Shut-off) و سیستمهای اتصال به زمین (Earthing) برای جلوگیری از ایجاد جرقه ناشی از الکتریسیته ساکن، از الزامات ایمنی حیاتی در این بخش است.
تاسیسات حیاتی در طراحی کارخانه قیر
یک واحد تولیدی قیر بدون تأسیسات پشتیبانی قدرتمند و ایمن، قادر به فعالیت نیست. این سیستمها انرژی و ایمنی مورد نیاز برای کل فرآیند را فراهم میکنند و معماری مجموعه باید از همان ابتدا فضای لازم برای آنها را در نظر بگیرد.
سیستم گرمایش روغن داغ
برای حفظ سیالیت قیر در دمای بالا، از یک سیستم مدار بسته روغن داغ استفاده میشود. این سیستم شامل یک دیگ بزرگ (Heater) است که روغن را تا دمای حدود ۲۵۰-۳۰۰ درجه سانتیگراد گرم میکند و سپس این روغن داغ از طریق لولهکشیهای عایقکاری شده به تمام مخازن و تجهیزات فرآیندی پمپ میشود. محل قرارگیری دیگ روغن داغ به دلیل خطرات بالقوه آن، باید در فاصلهای ایمن از سایر تجهیزات و مخازن مواد قابل اشتعال باشد.
سیستمهای اطفاء حریق و ایمنی
یک شبکه جامع آتشنشانی طراحی کارخانه قیر کاملا حیاتی است. این شبکه باید بتواند در کمترین زمان ممکن، حجم عظیمی از آب یا فوم را به نقاط پرخطر برساند. این شبکه از اجزای مختلفی تشکل میشود. اجزای اصلی این سیستم عبارتند از:
- مخزن ذخیره آب آتشنشانی با ظرفیت کافی
- پمپهای آتشنشانی دیزلی و برقی
- شبکه لولهکشی حلقوی (Ring Main) در سراسر محوطه
- مانیتورها و هیدرانتهای آتشنشانی در نقاط استراتژیک
- سیستمهای فومپاش اتوماتیک برای محوطه مخازن (Tank Farm)
استانداردها و الزامات قانونی در طراحی کارخانه قیر
اجرای یک پروژه موفق بدون پیروی از استانداردهای شناختهشده بینالمللی غیرممکن است. این استانداردها، حاصل دهها سال تجربه صنعتی هستند و راهنمای دقیقی برای ساخت کارخانه به شیوهای ایمن و کارآمد ارائه میدهند.
| بخش مجموعه | سیستم ایمنی پیشنهادی (بر اساس NFPA) | هدف اصلی |
| محوطه مخازن | سیستم فوم پاش ثابت و حلقههای آب خنککننده | اطفاء حریق سطح مخزن و جلوگیری از داغ شدن مخازن مجاور |
| سکوی بارگیری | مانیتور آب و فوم متحرک و کپسولهای پودری | واکنش سریع به آتشسوزیهای ناشی از سرریز یا نشت |
| اتاق کنترل | سیستم اطفاء حریق گازی (مانند CO2) | حفاظت از تجهیزات الکترونیکی و کنترلی حساس بدون آسیب آب |
تضمین ایمنی و بهرهوری در طراحی کارخانه قیر
طراحی کارخانه قیر یک حوزه کاملا تخصصی است که نیازمند تسلط بر مهندسی فرآیند، استانداردهای ایمنی، و مقررات زیستمحیطی است. کوچکترین اشتباه در این مسیر میتواند به قیمت جان انسانها و از دست رفتن کل سرمایه تمام شود. سپردن این مسئولیت بزرگ به یک تیم متخصص، یک انتخاب نیست، بلکه یک ضرورت است.
گروه معماری معتمد با تکیه بر دانش فنی و تجربه پروژههای بزرگ صنعتی، آماده است تا شما را در تمام مراحل این مسیر پیچیده همراهی کند. برای دریافت مشاوره تخصصی و اطمینان از آیندهای ایمن و سودآور برای پروژه خود، همین امروز با ما تماس بگیرید.
سوالات متداول
اصلیترین چالش در طراحی یک مجموعه تولید قیر چیست؟
مدیریت همزمان ایمنی فرآیندهای با دمای بالا و رعایت الزامات سختگیرانه زیستمحیطی، اصلیترین چالش در این نوع پروژهها است.
آیا امکان احداث این واحدها در نزدیکی مناطق شهری وجود دارد؟
خیر، به دلیل خطرات ذاتی و آلایندگیهای احتمالی، این واحدها باید در شهرکهای صنعتی مشخص و با رعایت حریم ایمنی از مناطق مسکونی احداث شوند.
چه عواملی بر هزینه نهایی پروژه تاثیرگذار است؟
ظرفیت تولید، نوع تکنولوژی فرآوری (مانند تولید قیر پلیمری)، سطح اتوماسیون و استانداردهای ایمنی و زیستمحیطی انتخاب شده، مهمترین عوامل هستند.
