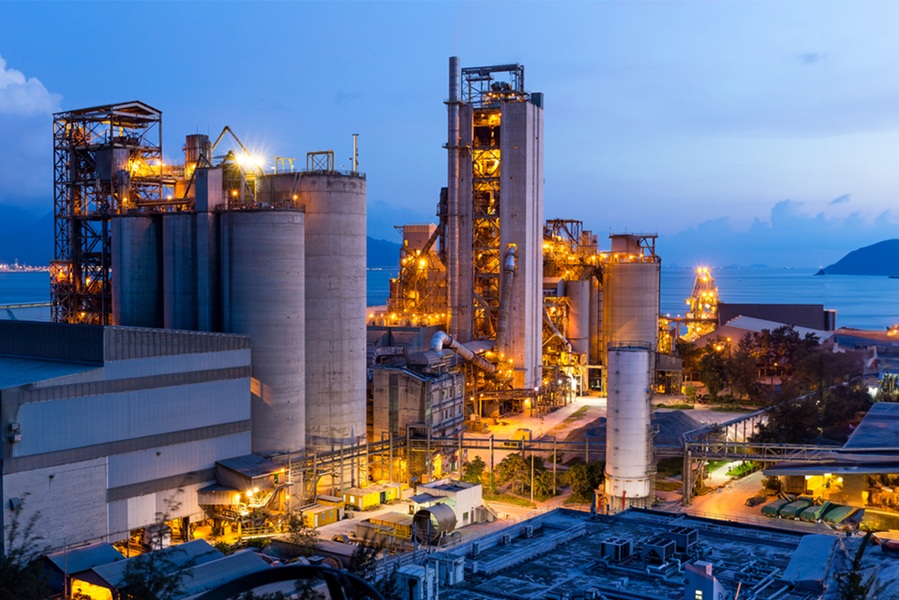

سیمان، چسب نامرئی تمدن ماست. این پودر خاکستری، ماده اصلی شکلگیری شهرها، پلها و زیرساختهایی است که زندگی مدرن را ممکن میکنند. اما فرآیند تبدیل سنگ سخت معدن به این ماده حیاتی، یک عملیات صنعتی غولپیکر، پیوسته و بسیار پرچالش است. یک طراحی کارخانه سیمان موفق، فراتر از چیدمان ماشینآلات است؛ این یک هنر مهندسی برای مدیریت جریان هزاران تن مواد و مهار گرد و غبار در مقیاسی عظیم است. در واقع، نقشه اولیه یک مجتمع سیمان، نقشه راه سودآوری و پایداری آن در دهههای آینده است.
اهمیت طراحی کارخانه سیمان بهصورت استاندارد
یک واحد تولیدی سیمان مجموعهای از فرآیندهای مکانیکی و شیمیایی است که به صورت زنجیروار و بدون توقف کار میکنند. هرگونه نقص در چیدمان و ارتباط بین بخشها، کل این زنجیره عظیم را مختل میکند. در ادامه دلایل مهم بودن این موضوع را بررسی میکنیم.
بهینهسازی جریان مواد و کاهش هزینههای حمل داخلی
در یک مجتمع سیمان، روزانه هزاران تن سنگ، خاک و کلینکر بین بخشهای مختلف جابجا میشود. این جابجایی عمدتا توسط کیلومترها نوار نقاله و الواتورهای بزرگ صورت میگیرد که مصرف انرژی قابل توجهی دارند. طراحی کارخانه سیمان بهصورت اصولی باید از شیب طبیعی زمین (توپوگرافی) برای کمک به حرکت مواد استفاده کند و فاصله بین بخشهای مرتبط را به حداقل برساند، میتواند هزینههای انرژی و استهلاک تجهیزات را به شکل چشمگیری کاهش دهد.
کنترل گرد و غبار: یک الزام زیستمحیطی و عملیاتی
صنعت سیمان ذاتا یک صنعت غبارزاست. فرآیندهای خردایش، پخت و آسیاب، مقادیر زیادی گرد و غبار تولید میکنند. این غبار هم برای محیط زیست و سلامت کارکنان مضر است و هم با نفوذ به ماشینآلات، باعث فرسودگی سریع آنها میشود. یک ایده پردازی استاندارد با جانمایی بهینه سیستمهای فیلتراسیون (بگفیلترها و الکتروفیلترها) و آببندی مسیرهای انتقال مواد، این چالش بزرگ را به شکلی مؤثر مدیریت میکند.
یک مجتمع تولید سیمان چه فضاهایی دارد؟
یک واحد تولیدی سیمان از چندین بخش اصلی تشکیل شده که هر کدام سازه و معماری منحصربهفرد خود را دارند و به صورت یک خط تولید پیوسته عمل میکنند. در ادامه با هر یک از این بخشهای حیاتی آشنا میشویم.
بخش سنگشکن و دپوی مواد اولیه (Crusher & Stockpile)

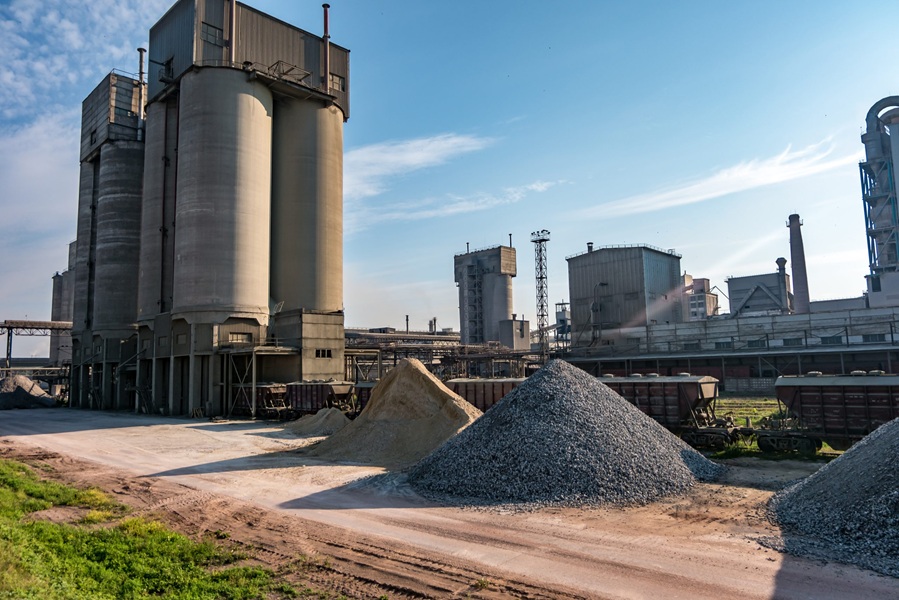

این بخش که معمولا در نزدیکترین نقطه به معدن قرار دارد، نقطه شروع فرآیند است. سنگهای استخراج شده توسط سنگشکنهای غولپیکر (Crushers) به ابعاد کوچکتر خرد میشوند. این دستگاهها لرزش و صدای بسیار زیادی تولید میکنند و نیازمند فونداسیونهای بتنی بسیار سنگین و ایزوله هستند. مواد خرد شده سپس به سالنهای انباشت و اختلاط (Stockpile) منتقل میشوند تا ترکیب شیمیایی مورد نظر برای خوراک کوره به دست آید.
آسیاب مواد خام و برج پیشگرمکن (Raw Mill & Preheater Tower)

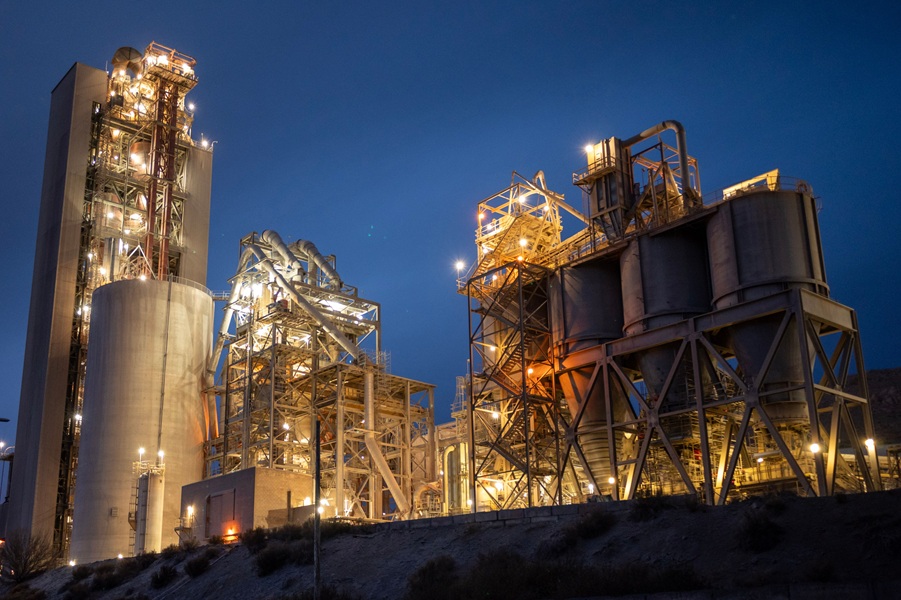

مواد اولیه مخلوط شده وارد آسیابهای گلولهای یا غلتکی عظیم (Raw Mill) میشوند تا به پودری نرم به نام خوراک کوره تبدیل شوند. این پودر سپس به برج پیشگرمکن (Preheater Tower) پمپ میشود. این برج که اغلب بیش از ۱۰۰ متر ارتفاع دارد، شاخصترین سازه در یک مجتمع سیمان است. در این سازه بتنی یا فولادی، خوراک کوره قبل از ورود به کوره اصلی، در چند مرحله و با استفاده از گازهای داغ خروجی از کوره، حرارت میبیند.
کوره دوار و کلینکر کولر (Rotary Kiln & Clinker Cooler)

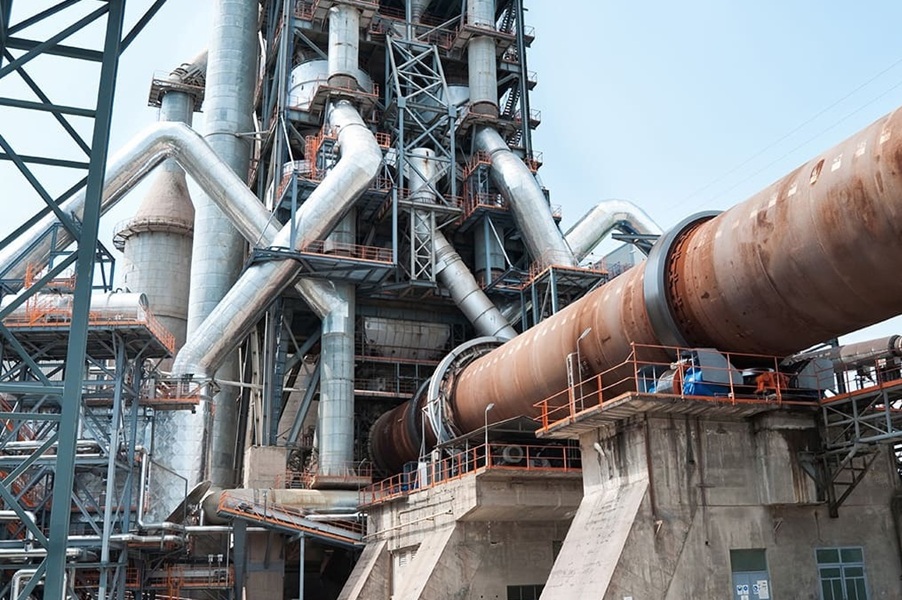

کوره دوار، قلب تپنده و آتشین مجموعه است. این استوانه فولادی غولپیکر که ممکن است بیش از ۱۰۰ متر طول داشته باشد، با شیب ملایمی نصب شده و به آرامی میچرخد. مواد داغ شده از بالای کوره وارد شده و حین حرکت به سمت پایین، در دمای حدود ۱۴۵۰ درجه سانتیگراد پخته میشوند و به مادهای گلولهای شکل به نام کلینکر تبدیل میشوند. ویژگیهای مهم این بخش عبارتند از:
- نیاز به یک فونداسیون خطی، بسیار طویل و دقیق
- سازهای که بتواند انبساط و انقباض حرارتی کوره را تحمل کند
- فضای کافی برای مشعل بزرگ در خروجی کوره
- جانمایی خنککننده کلینکر (Clinker Cooler) بلافاصله بعد از کوره
سیلوی کلینکر و آسیاب سیمان (Clinker Silo & Cement Mill)
کلینکر داغ پس از خروج از خنککننده، برای ذخیرهسازی به سیلوهای بتنی بسیار بزرگ منتقل میشود. این سیلوها باید کاملا مستحکم و نفوذناپذیر باشند. در مرحله نهایی، کلینکر به همراه مقداری گچ وارد آسیاب سیمان (Cement Mill) شده و در آنجا به پودر نرم و خاکستری رنگی که ما به عنوان سیمان میشناسیم، تبدیل میشود. کنترل گرد و غبار در این بخش به دلیل نرمی محصول نهایی، اهمیت فوقالعادهای دارد.
زیرساختهای کلیدی در طراحی کارخانه سیمان
عملکرد یکپارچه بخشهای تولیدی، به زیرساختهای پشتیبانی دقیق و کارآمد وابسته است. فرآیند طراحی کارخانه باید این شریانهای حیاتی را با دقت بالایی برنامهریزی کند. این زیرساختها هر کئام نقش پررنگی در فرآیند تولید دارند. در ادامه با آنها آشنا میشویم.
سیستمهای پیچیده انتقال مواد
جابجایی مواد در یک مجموعه سیمان یک عملیات لجستیکی ۲۴ ساعته است. این وظیفه بر عهده شبکهای پیچیده از تجهیزات انتقال است که باید مسیرهای آنها از ابتدا به صورت بهینه دیده شود. مهمترین این سیستمها عبارتند از:
- نوار نقالهها (Belt Conveyors): برای انتقال مواد در فواصل طولانی به صورت افقی یا با شیب کم
- الواتورهای قاشقی (Bucket Elevators): برای بالا بردن مواد به صورت عمودی در ارتفاع زیاد، مانند انتقال خوراک به بالای برج پیشگرمکن
- ایرلیفتها و ایرلایدها (Airlift/Airslide): برای انتقال پودرهای نرم مانند سیمان با استفاده از هوای فشرده
- اسکرو کانوایرها (Screw Conveyors): برای انتقال مواد در فواصل کوتاه
اتاق کنترل مرکزی (CCR) و اتوماسیون
کل فرآیند پیچیده و پیوسته تولید سیمان، از سنگشکن تا بستهبندی، توسط چند اپراتور از یک اتاق کنترل مرکزی (CCR) هدایت و نظارت میشود. این اتاق، مغز متفکر مجموعه است و باید در مکانی قرار گیرد که به دور از لرزش و صدای شدید تجهیزات اصلی باشد. همچنین باید دید مناسبی به بخشهای کلیدی داشته و زیرساختهای لازم برای کابلکشیهای کنترلی و مانیتورینگ را دارا باشد.
ایمنی و استانداردها در طراحی کارخانه سیمان
با توجه به وجود ماشینآلات دوار سنگین، حرارت بسیار بالا و گرد و غبار فراوان، رعایت اصول ایمنی (HSE) در فرآیند ساخت کارخانه سیمان حیاتی است. این اصول باید از همان فاز اولیه ایده پردازی مد نظر قرار گیرند.
| بخش مجموعه | ریسک اصلی | راهکار معماری و ایمنی |
| آسیابها و کوره دوار | گیر کردن اعضای بدن در ماشینآلات دوار | نصب حفاظهای فیزیکی (Guards)، کلیدهای توقف اضطراری |
| اطراف کوره و کلینکر کولر | سوختگی ناشی از حرارت شدید و مواد داغ | ایجاد حریم ایمن، عایقکاری سطوح داغ، علائم هشداردهنده |
| سیلوها و فضاهای بسته | خفگی ناشی از کمبود اکسیژن یا گازها | نصب سیستمهای تهویه، تجهیزات سنجش گاز، دستورالعمل ورود |
| کل مجموعه | استنشاق طولانی مدت گرد و غبار | سیستمهای غبارگیر کارآمد، الزام استفاده از تجهیزات حفاظت فردی |
طراحی کارخانه سیمان باید مطابق با اصول مهندسی انجام شود
یک مجتمع سیمان، مجموعهای از سازههای غولپیکر و فرآیندهای صنعتی پیچیده است که هماهنگی آنها نیازمند دانش عمیق مهندسی و تجربه پروژههای مشابه است. هر تصمیم اشتباه در فاز اولیه میتواند به هزینههای سنگین و مشکلات عملیاتی در آینده منجر شود. گروه معماری معتمد، با تکیه بر تخصص و تجربه خود در زمینه صنایع سنگین، آماده است تا به عنوان شریکی قابل اعتماد در کنار شما باشد. برای اطمینان از اجرای دقیق و بهینه پروژه خود، با کارشناسان ما تماس بگیرید.
سوالات متداول
کلینکر چیست و چرا در فرآیند تولید سیمان اهمیت دارد؟
کلینکر محصول میانی و اصلی کوره سیمان است که به شکل گلولههای تیره رنگ است. کلینکر با آسیاب شدن به همراه افزودنیهایی مانند گچ، به سیمان تبدیل میشود.
چرا واحدهای تولیدی سیمان معمولا در خارج از شهرها احداث میشوند؟
به دلیل نیاز به دسترسی مستقیم به معدن سنگ آهک (ماده اولیه اصلی) و همچنین برای به حداقل رساندن اثرات زیستمحیطی مانند گرد و غبار بر مناطق مسکونی.
یک واحد تولیدی سیمان به چه میزان برق نیاز دارد؟
واحدهای تولید سیمان از بزرگترین مصرفکنندگان انرژی الکتریکی در صنعت هستند. آسیابها و فنهای غولپیکر بخش عمده این مصرف را به خود اختصاص میدهند.
